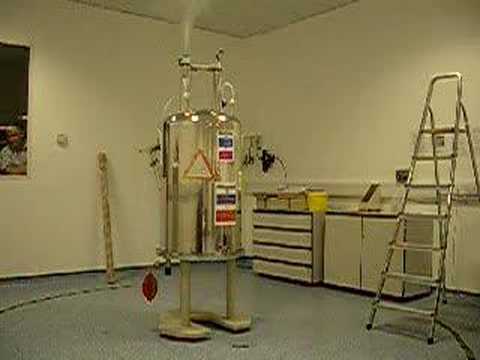

El imán principal de una resonancia magnética no es un electroimán normal y corriente que pueda desactivarse en caso de emergencia: la corriente de la bobina circula a través de un superconductor que se mantiene a bajas temperaturas utilizando helio líquido que necesita ser constantemente refrigerado. Si esa refrigeración falla, el semiconductor comienza a resistir el paso de la corriente, se calienta y se produce lo que se denomina quench: la rápida expulsión de un helio que se está pasando a estado gaseoso a marchas forzadas. Bajo circunstancias controladas es algo como lo siguiente:

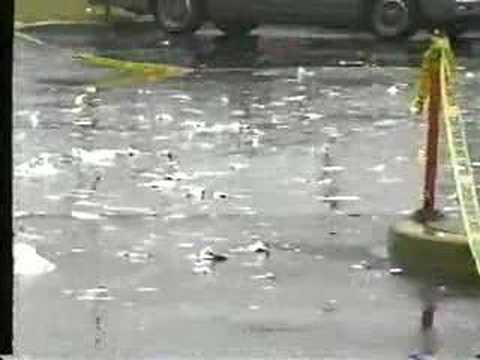

En condiciones no controladas, cuando no hay una vía obvia de escape para el gas o la expansión se produce de forma brusca, abre las noticias:

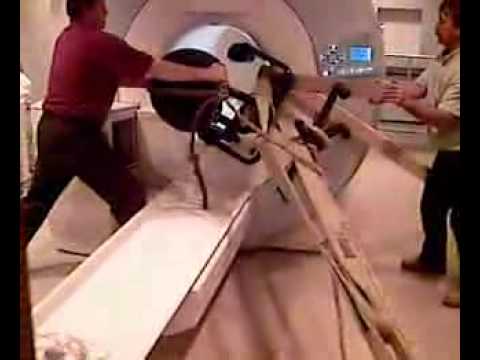

El imán se puede apagar, pero el proceso es costoso: hay que vaciar el circuito de refrigeración de forma controlada, tras lo cual el electroimán queda completamente inerte; luego hay que volver a rellenarlo y volver a poner en marcha el circuito de corriente. De forma que, si una silla con partes metálicas se acerca demasiado al imán y no hay mucho tiempo para reparaciones, la única solución es palancas, fuerza y paciencia. Atentos:
19 comentarios | Responde | Suscríbete
Si no entiendo mal, donde dice semiconductor deberia poner superconductor.
Ademas, el quench se aplica tmbien a la ‘expulsion’ de la corriente que circula por el superconductor, que al ser tan alta es necesaria una toma de tierra bien grande o puedes quemar cualquier circuito conectado a la misma red que el superconductor.
Salud.
Joan.
Sí, debe poner “superconductor”, ya está corregido.
En realidad muchos supercondcutores (de tipo II), los que no son sustancias puras y pasan al estado superconductor a temperaturas un poco más altas) son también semiconductores a temperatura ambiente
En una visita al edificio de usos múltiples de la Universidad de Oviedo, donde se reúnen para trabajar físicos, biólogos, químicos y demás científicos locos, nos comentaba un físico que trabajaba con una bomba de helio como la del primer vídeo que en un país que ahora mismo no recuerdo (aunque creo que fue Brasil) había habido una explosión y que la tapa llegó a atravesar varios pisos hacia arriba. Una barbaridad, vaya
el campo magnetico de estos resonadores es varias veces mas fuerte que el campo magnetico de la tierra. dado que conocemos su potencia quizas podemos decir que estamos generando campos magneticos como el de que estrella?
pollux? betelgeuse? sirius?
Cachis!, ami no me funcionan los links del video
Si eso es con una silla, no quiero imaginar lo que le ocurriría a mas de uno con un piercing.
Creo que el piercing pasaría a formar parte de la maquina hasta el siguiente mantenimiento.
Pues como te metas con un pendiente el día de tu cumpleaños tendrás un tirón de orejas que no olvidarás en tu vida
Saludos
hay una cosa que no entiendo, si es un electroiman, porque simplemente no lo desconectan de la corriente, no el sistema que mantiene el helio al lado, sino la que pasa por las bobinas para general el campo magnetico, de que me estoy olvidando?
No funciona exactamente así. El electroiman superconductor no va conectado a ninguna parte. Como no tiene pérdidas resistivas, la corriente en su interior da vueltas y vueltas sin perder intensidad. Si se metiera un elemento resistivo para disipar esa corriente, tendría lugar el quench. Si lo que se hace es abrir el circuito a lo bestia, el arco eléctrico que se produciría sería aún peor.
Ah, y el anillo está completamente sumegido en helio, no tiene partes externas donde meter el enchufe, ya que los conductores electricos de los que estarían echas esas conexiones, como el cobre, también conducen muy bien el calor, y eso le sentaría muy mal al helio liquido.
mmm suerte que no habia nadie sentado en la silla…
Justamente están pasando esta semana un episodio de ER, Grace Anatomy o alguno de esos con un caso de estos. ja ja
No me lo puedo creer, ¿me decis que las escenas de peliculas de accion en las que se activa y desactiva el electroiman que atrae a la pistola no son posibles? Pero si en Holiburrr siempre se documentan muy bien.
Nunca me he hecho una resonancia, pero si tengo que hacerla voy a ir un poquito acojonadillo por el segundo video.
Si son posibles, pero son electroimanes convencionales, con una bobina de cobre, y a temperatura ambiente.
A mi me han echo muchas resonancias, no hay ningun peligro, ya te avisan que te quites todos los objetos metálicos nicluidos piercings
El problema son los metales ferromagneticos, que son atraidos. Los que no, no dan problemas. Pasa lo mismo con los arcos de seguridad, solo salta con algunos metales.
probando, probando
Por circunstancias que no vienen al caso, estuve presente en la instalación del primer TAC abierto de España. Una de las demostraciones consistió en poner una moneda sobre el canto y darle un pequeño toque para que cayera, pero en vez de hacerlo a una velocidad normal, lo hacía en “cámara lenta”; el técnico nos explicó que esto era debido a que el campo magnético era tan fuerte que, digámoslo así, .no dejaba avanzar a la moneda. También comentó que si alguien entrara a la habitación con un marcapasos, la fuerza del imán se lo arrancaría del pecho… esa imagen atormenta mis noches desde entonces.
Sería una resonancia magnética abierta, supongo. Los TACs utilizan rayos-X para funcionar.
Si el paso del Helio de líquido a gas es tan violento, ¿porqué no ocurre lo mismo con el nitrógeno líquido que puede estar a temperatura ambiente en un recipiente mientras se evapora sin violencia?
El paso a gas es violento únicamente cuando se produce un quench, es decir, la introducción de mucha energía calorífica de golpe en el interior del He, como por ejemplo, por un fallo resistivo en el superconductor. Como el calor de evaporación del helio es muy bajo, debe evaporarse una cantidad brutal de helio para absorber todo ese calor. En condiciones normales, es decir, en un recipiente aislante, el helio también se evapora lentamente, soltando gas poco a poco. Debido a esto, los recipientes con gases criogénicos nunca deben estar cerrados herméticamente.
El nitrógeno también puede producir quenchs, pero menos espectaculares, ya que su calor de evaporación es mayor, por lo que necesita evaporar menos cantidad para absorber la misma cantidad de calor.
